Für das Drapieren von Faserhalbzeugen zur Bauteilherstellung und -reparatur werden Informationen über die Position und Orientierung der Faserschichten bisher in sogenannten Plybooks bereitgestellt: Kleine und mittlere Unternehmen arbeiten häufig noch mit Anweisungen in Papierform und sind in hohem Maße auf die Erfahrung des ausführenden Mitarbeiters angewiesen. Größere Unternehmen, beispielsweise in der Luftfahrtindustrie, setzen bereits auf Laserprojektionssysteme, mit denen die Halbzeugposition auf die Werkzeugform projiziert wird. Diese ermöglichen es auch weniger geübten Personen, die Halbzeuge passend zu positionieren. Solche unterstützenden Systeme sind jedoch vergleichsweise teuer und unflexibel in der Anwendung.

Digitale Anleitung und Dokumentation direkt am Bauteil

Im Fraunhofer-Forschungsprojekt »Smart-Lay-Up!« hat das Fraunhofer IPT nun eine Alternative zu diesen beiden Arbeitshilfen entwickelt: eine Software, die unter Einsatz marktüblicher Smart Glasses die exakte Ausrichtung und Positionierung der Halbzeuge direkt auf dem Bauteil sichtbar macht. Das Zuschneiden der Halbzeuge wird ebenfalls durch Projektion von Sollkonturen unterstützt. Das kostengünstige System ist gegenüber den konventionellen Vorgehensweisen mit Papier oder laserbasierten Projektionssystemen deutlich flexibler in der Handhabung und außerdem in der Produktionsumgebung beliebig skalierbar, also auch für die Serienfertigung von FVK-Produkten geeignet.

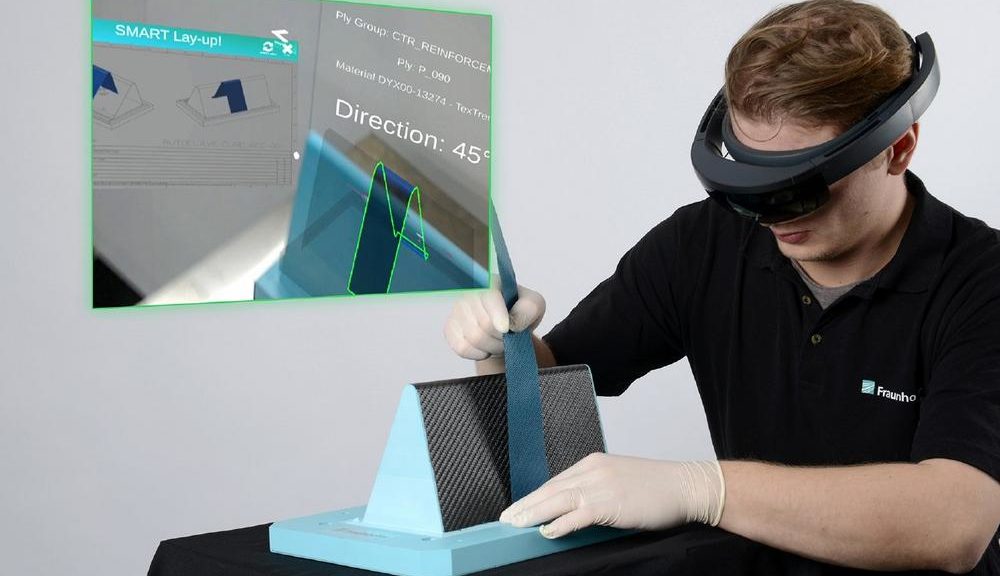

Die Anwendung, die das Fraunhofer IPT entwickelt hat, stellt dem Werker auf der Datenbrille deutlich mehr als nur eine digitale Version des Plybooks bereit: Sie bietet ihm darüber hinaus auch eine Augmented-Reality-Umgebung, in der die Informationen zur Ausrichtung der reinen Faserschichten oder vorimprägnierten Faserprepregs direkt über das vor ihm liegende Bauteil gelegt werden. Eine Schritt-für-Schritt-Anleitung führt ihn durch den Preforming-Prozess und dokumentiert währenddessen auf Wunsch die Arbeiten zum Zweck der Qualitätssicherung.

Die Software kann als App einfach auf Datenbrillen mit Android-Betriebssystem installiert und für die jeweilige Laminieraufgabe angepasst werden. Unternehmen, die die Technologie ausprobieren und einsetzen möchten, können die App ab sofort im Rahmen einer Machbarkeitsstudie mit eigenen Mitarbeitern in der Produktion testen und dabei individuelle Bedarfe mit Mitarbeitern des Fraunhofer IPT diskutieren.

Kostengünstiges System für Hersteller individueller Leichtbauprodukte

Die Aachener Forscher prognostizieren, dass sich durch die neue Technologie die Genauigkeit der Verarbeitung von Bauteilen aus faserverstärkten Hochleistungswerkstoffen verbessern kann. Dadurch, dass die Prozesse nun leichter nachvollziehbar werden, lässt sich die Fehlerrate senken – bei gleichzeitig oft deutlich kürzeren Prozesszeiten. Die Anschaffung des Brillensystems, das weniger als ein Zehntel der kostspieligen Laserprojektionssysteme kostet, wird damit auch für kleine und mittlere Unternehmen erschwinglich und kann in Märkten wie der Medizintechnik, dem Bootsbau, dem Maschinenbau, aber auch bei der Herstellung gehobener Consumer-Produkte aus FVK-Leichtbaumaterialien zu spürbaren Produktivitätsverbesserungen führen.

Das Fraunhofer-Institut für Produktionstechnologie IPT vereint langjähriges Wissen und Erfahrung aus allen Gebieten der Produktionstechnik. In den Bereichen Prozesstechnologie, Produktionsmaschinen, Produktionsqualität und Messtechnik sowie Technologiemanagement bietet das Fraunhofer IPT seinen Kunden und Projektpartnern angewandte Forschung und Entwicklung für die vernetzte, adaptive Produktion. Das Leistungsspektrum des Instituts orientiert sich an den individuellen Aufgaben und Herausforderungen innerhalb bestimmter Branchen, Technologien und Produktbereiche, darunter Automobilbau und -zulieferer, Energie, Life Sciences, Luftfahrt, Maschinen- und Anlagenbau, Optik, Präzisions- und Mikrotechnik sowie Werkzeug- und Formenbau.

Während der JEC Composites World 2020, der internationalen Messe für Verbundwerkstoffe und -technologien vom 12. bis 14. Mai in Paris, stellen die Forscher des Fraunhofer IPT ein Beispielsystem aus einer Microsoft HoloLens mit der neu entwickelten Software an einem Prüfstand zum Handlaminieren auf dem Messestand L97 in Halle 5 dem Fachpublikum vor.
